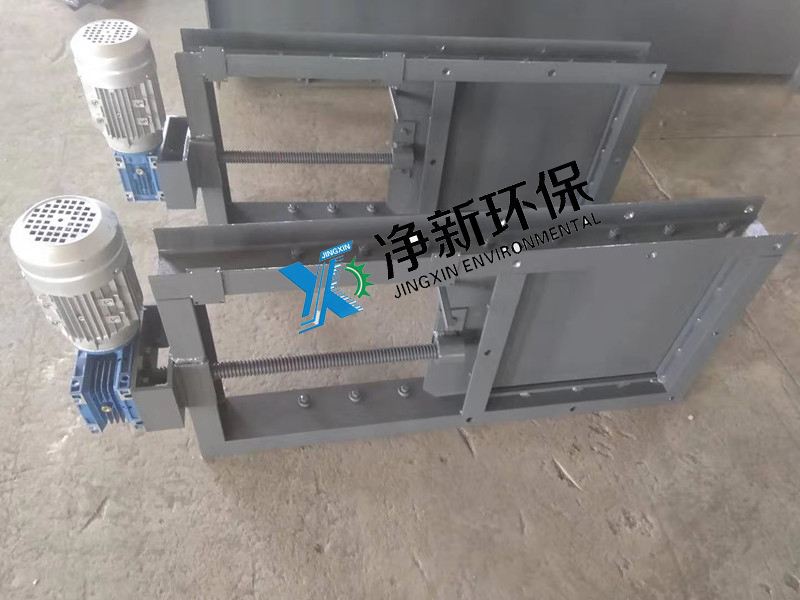

電動插板閥廣泛地用于冶金、礦山、建材等行業的粉塵物料流量控制的管道上，是控制粉塵物料流量的理想設備。電動單向平板閘閥結構特點：采用鋼板焊接結構，配重桿自復位機構，結構緊湊，工作平穩。電動插板閥主要由框架、閘板及電動驅動機構組成，電機經過減速機轉動帶動閘板作水平方向的往復運動，達到閥門的啟閉目的。閘閥結構簡單，重量輕，操作靈活，裝拆方便，采用_碳素鋼制造，其強度高，性能好，使用壽命長；絲桿及螺母采用了軟防罩結構，不受外界粉塵影響。

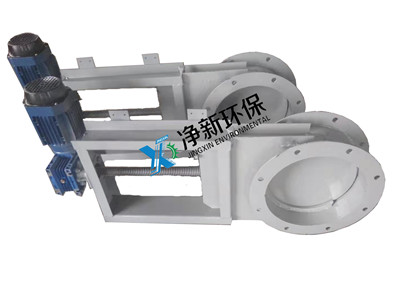

電動插板閥也叫電動螺旋閘閥、電動插板門通常于卸料器配套使用，電動螺旋閘閥的直徑與卸料器進料口配套，有方形和圓形兩種。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。插板閥密封結構可以分軟密封、硬密封結構。電動插板閥工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。插板閥在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。
電動插板閥是粉料、晶粒料、小顆粒料的流量輸送控制的主要設備。電動插板閥廣泛適用于冶金、礦山、建材、糧食、化工等行業。該閘門配備電動、氣動、電液動推桿作為驅動裝置，是控制流量大小，切斷迅速的理想設備。插板閥結構緊湊、耐磨，泄漏量小，具有操作簡便、動作靈活、省力等特點，可以在高溫、高粉塵、強磁的環境下正常工作。
電動插板閥使用中注意事項及其特點:插板閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,插板閥只能作全開和全關,不能作調節和節流.閘板有兩個密封面,_常用的模式閘板閥的兩個密封面形成楔形,楔形角隨閥門參數而異,通常為50,楔式插板閥的閘板可以做成一個整體,叫做剛性閘板;也可以做成能產生微量變形的閘板,以_其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板 插板閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來_密封面的密封,這_是自密封.大部分插板閥是采用強制密封的,即閥門關閉時,要依靠外力強行將閘板壓向閥座,以_密封面的密封性.
電動插板閥是粉料,晶粒料,小顆粒料的流量輸送控制的主要設備.電動插板閥廣泛適用于冶金,礦山,建材,糧食,化工等行業.該閘門配備電動,氣動,電液動推桿作為驅動裝置,是控制流量大小,切斷迅速的理想設備.插板閥結構緊湊,耐磨,泄漏量小,具有操作簡便,動作靈活,省力等特點,可以在高溫,高粉塵,強磁的環境下正常工作. 電動插板閥公稱壓力:0.05Mpa適用溫度:≤600℃適用介質:晶粒,顆粒,粉狀物料等.口徑:DN200～800,200×200～800×800泊頭市友成機械公司集多年使用插板閥的經驗_具創新的設計.
電動插板閥連接尺寸 :
類別 | A×A | B×B | C×C | L | H | n-d | 重量 |
單向 | 200×200 | 256×256 | 296×296 | 820 | 100 | 8-Φ12 | 62 |
250×250 | 306×306 | 346×346 | 930 | 100 | 8-Φ14 | 70.5 |
300×300 | 356×356 | 396×396 | 1050 | 100 | 8-Φ14 | 81 |
400×400 | 456×456 | 496×496 | 1400 | 100 | 12-Φ14 | 114 |
450×450 | 510×510 | 556×556 | 1450 | 120 | 12-Φ18 | 130 |
500×500 | 560×560 | 606×606 | 1610 | 120 | 16-Φ18 | 147 |
雙向 | 600×600 | 660×660 | 706×706 | 1830 | 120 | 16-Φ18 | 169 |
700×700 | 770×770 | 820×820 | 2130 | 140 | 20-Φ18 | 236 |
800×800 | 870×870 | 920×920 | 2440 | 140 | 20-Φ18 | 303 |
900×900 | 974×974 | 1030×1030 | 2660 | 160 | 27-Φ23 | 424 |
1000×1000 | 10741074 | 1130×1130 | 2870 | 160 | 24-Φ23 | 636 |
說明 | LMD-單向 | I-手輪 | 距地面小于1.7米用手輪，大于1.7米用鏈輪
鏈條節數M=0.105X-113（X是絲桿中心離地面度度） |
