插板閥又稱手動刀型閘閥，刀閘閥它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通經大小的圓口，通過閘板啟閉使得閘板上圓口跟通經做脫離和相吻合的動作。
此閥門的優點在于閥體通經無凹槽，介質不會卡阻堵塞，并且具有全通經流通特性，適合粉體顆粒介質的管道中使用，電動矩形百葉調節閥其密封結構可以分軟密封、硬密封結構。
穿透式刀閘閥是具有緊密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉穩定，并且具有切斷介質等特點。
一、插板閥的工作原理：

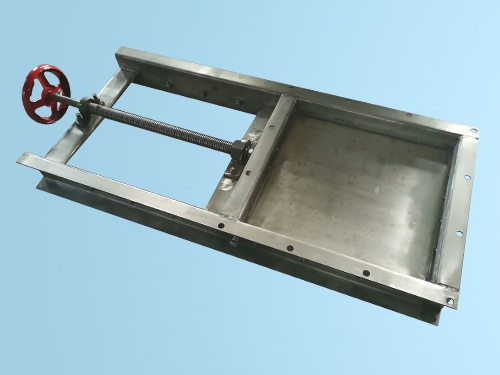

電動插板閥、手動螺旋閘閥通常用于卸料器配套使用，手動螺旋閘閥的直徑與卸料器進料口配套，有方形和圓形兩種。
插板閥簡要說明：適用于冶金、建材、煤炭、礦山、玻璃、輕工、造紙等行業通風除塵、風力輸送及排風系統管路上的調節和固體粉料輸送的調節和切斷。插板閥結構簡單，操作自如，電石廠系列插板活動靈活，密閉性能優良等特點。局部阻力損失小，調節性能;
二、插板閥的詳細介紹：
工稱壓力：0.05Mpa適
用溫度：≤200℃適
用介質：晶粒、顆粒、粉狀物料等。
徑：DN200~800,200×200~800×800
適用于冶金、建材、煤炭、礦山、玻璃、輕工、造紙等行業通風除塵、風力輸送及排風系統管路上的調節和固體粉料輸送的調節和切斷，插板閥結構簡單，操作自如，插板滑動靈活，密閉性能優良等特點，局部阻力損失小，調節性能好，維護保養拆卸方便，不易變形。
特別適用于無粘度的固體粉料及小于10mm顆粒料、晶體料、固狀物料的輸送。
